需求及功能：
　一、夜間警示及照明：
　　　我家停車棚在外面，晚上回家停好車子之後，要摸黑走進屋，很不方便，若晚上
　　把屋外的燈一直點亮，又覺得有點浪費電。
　　　夜間，若有人接近家門口時，燈會自動亮起來，一則讓來的人方便行走，二則有
　　警示嚇阻和防盜功用。
　　　因此利用紅外線感測器控制燈組來解決這些需求。
　　　燈具必須只在晚上才工作，當紅外線感測器感測到人體移動的訊號時，控制燈具
　　亮起來，亮的時間可以調整控制，預設時間到了之後即自動關閉，省電、方便、安
　　全、防盜賊。
　　　
　二、夜間照明：
　　　當晚上在屋外，需要長時間的照明時，必須將燈具脫離紅外線人體感測器的控制，
　　改由一般開關控制，讓燈具常亮。

經驗分享：
　1.需購買外接式二線紅外線感應器，若不怕多拉一條線，也可以購買三線式的感應器。
　2.注意感應器可控制的燈具及負荷瓦特數。
　3.感應器若是裝在戶外（無遮蔽雨）時，要注意防水系數，要購買IP44以上，最好是
IP65（系數正確數字忘了）。
　4.電線要買兩種以上不同的顏色，我這次只買一種顏色（透明100蕊），結果在拉線的
　　時候花了眼，不知哪一條是哪一條，查對了半天才搞定。

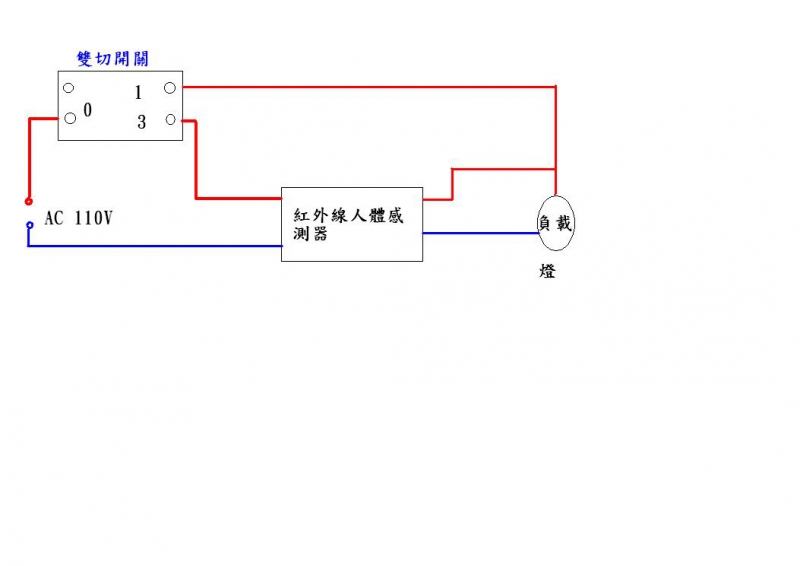

　以下是電路圖及說明：
　當開關切至1的時候，電燈為一般開關控制，狀態為：常亮。
　當開關切至3的時候，電燈由紅外線人體感測器控制，狀態為：人走近才亮。


圖片附件: 電路1.JPG (2011-10-26 10:11:14, 28.63 KB) / 下載次數 171
http://forum.phsea.com.tw/forum/forum.php?mod=attachment&aid=MjgxfDk0MTZkN2QyfDE3MzI5NDgzNTd8MHww

作者: aeolus 時間: 2011-10-26 11:40:33

嗯車庫旁設一個感應式照明很不錯
一來照明二來有小小嚇阻作用.....

我妹家也自己DIY弄一套

作者: 金妮麻 時間: 2011-10-26 16:20:28

感謝分享...

我家一開始也有請人裝...由於是設在戶外...大概一~兩年燈具就生鏽壞損了...澎湖的鹽蝕真的很厲害...
